Capteur de Niveau Optique HSO - Une Solution Fiable pour la Détection de Liquides Translucides

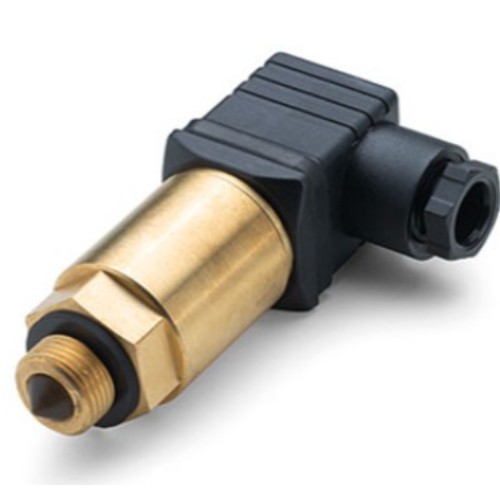

Le capteur de niveau optique HSO, conçu par ELESA, est une solution innovante et robuste pour la détection précise de liquides translucides dans des réservoirs, même de petite taille. Grâce à sa conception avancée et à ses matériaux de haute qualité, ce capteur répond aux exigences des environnements industriels les plus rigoureux.
Applications dans le Secteur Alimentaire :
Le capteur HSO est particulièrement adapté à la détection des niveaux de remplissage dans des contenants tels que les flacons, les bouteilles ou les réservoirs utilisés dans l'industrie alimentaire. Grâce à sa capacité à détecter les liquides translucides, il garantit un contrôle précis des niveaux de remplissage, essentiel pour assurer la conformité des produits et optimiser les processus de production. Que ce soit pour des boissons, des huiles alimentaires ou d'autres liquides, le capteur HSO offre une solution fiable pour surveiller les niveaux dans des environnements où l'hygiène et la précision sont primordiales.
Caractéristiques Techniques :
Corps : Fabriqué en laiton pour une durabilité et une résistance accrues.
Prisme : Conçu en polysulfone, un matériau reconnu pour sa robustesse et sa transparence.
Joint d’étanchéité : En NBR, garantissant une excellente étanchéité.
Connecteur intégré : Version standard avec connecteur DIN 43650 en technopolymère noir, incluant un presse-câble et un porte-contacts intégrés (protection IP65). Une version HSO-KN est également disponible avec connecteur M12x1 à 4 broches (protection IP67).
Plage de température :
Température du fluide : -30°C à +110°C (non gelé).
Température ambiante : -30°C à +55°C.
Pression maximale : Supporte jusqu'à 100 bars, idéal pour des applications sous haute pression.
Alimentation électrique : Fonctionne avec une tension de 15 à 35 Vcc, avec une sortie électrique Push-Pull.
Applications et Fonctionnement :
Le capteur HSO est conçu pour détecter les niveaux de liquides translucides dans divers types de réservoirs. Son fonctionnement repose sur une technologie optique avancée : en l'absence de liquide, le rayon infrarouge est réfléchi par le prisme vers le récepteur. Lorsque le liquide entre en contact avec le capteur, l'indice de réfraction change, dispersant une partie du rayon infrarouge dans le liquide, ce qui déclenche une commutation de la sortie.
Avantages Clés :
Installation simplifiée : Grâce à son connecteur intégré et à des instructions d'assemblage claires.
Polyvalence : Convient à une large gamme de liquides translucides et peut être monté verticalement ou horizontalement.
Fiabilité : Résiste à des conditions extrêmes de température et de pression, tout en offrant une détection précise.
Entretien minimal : La lentille optique peut être nettoyée périodiquement avec des liquides non corrosifs pour maintenir des performances optimales.
Options et Exécutions Spéciales :
Versions disponibles :
HSO : Connecteur DIN 43650.
HSO-KN : Connecteur M12x1 à 4 broches.
Sur demande :
Corps en acier inoxydable AISI 316 pour une résistance accrue à la corrosion.
Filetages NPT pour des applications spécifiques.
Instructions d'Assemblage :
Détachez le connecteur en dévissant la vis de fixation.
Branchez le câble et connectez les fils selon les instructions de câblage.
Assemblez les porte-contacts dans le connecteur à la position souhaitée.
Revissez le connecteur sur le capteur et serrez le presse-câble.
Applications Industrielles :
Le capteur HSO est idéal pour les secteurs suivants :
Systèmes hydrauliques et pneumatiques.
Réservoirs de stockage de liquides industriels.
Équipements nécessitant une surveillance précise des niveaux de liquides.
